尽显国风之美，上海建工打造黄浦江畔“中国扇”

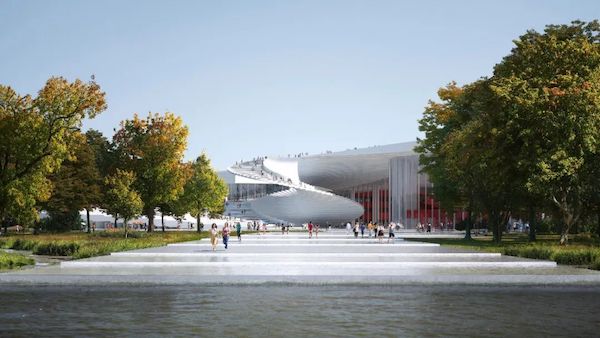

巨大的白色阶梯螺旋状上升，延伸到空中，恰似打开的折扇，尽显国风之美……在黄浦江畔世博文化公园内，当前，由上海建工四建集团承建，机施集团、安装集团、建材科技集团参建的上海市重大文化设施项目——上海大歌剧院，正全面开展装饰施工，预计2025年竣工。

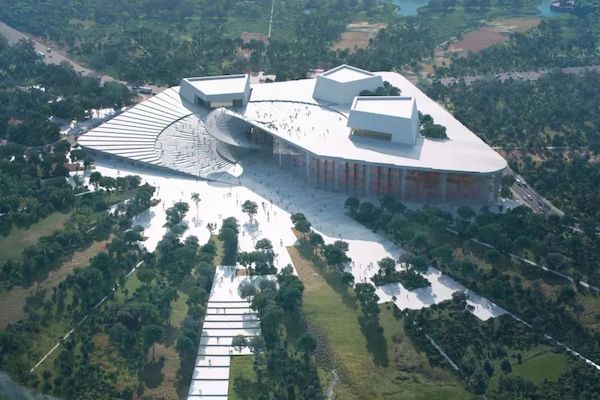

大歌剧院总建筑面积逾14万平方米，地上6层、地下2层，拥有不同大小的3个歌剧厅（大、中、小歌剧厅），满足不同观众的观剧需求，旨在成为国内顶尖、亚洲一流、世界知名的专业歌剧院。



两项世界首创施工工艺

解“扇柄”难题



“中国扇”徐徐打开，建造难度也随之而来。

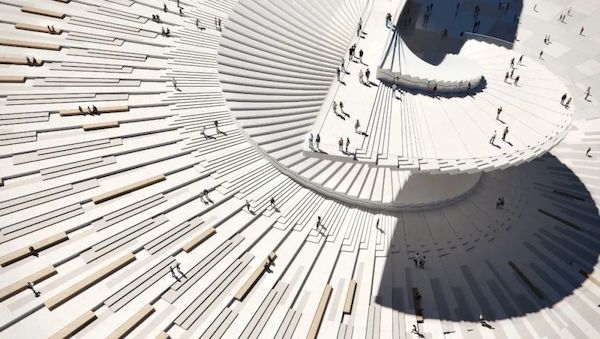

“扇柄”是最大的难点：中心蜿蜒而上的双螺旋楼梯，轻薄且无支撑的结构形态，用传统建设方法无法实现。

为此，四建集团采用了两项世界首创的施工工艺。首先，核心区外圈的15米超长、强度达150MPa的UHPC（超高性能混凝土）悬挑预应力梁板，此前，这种新型材料从来没有在建筑结构中，作为大规模受力构件使用过。其次，核心区内圈厚1.5米的现浇双螺旋自由曲面混凝土厚壳，这项工艺在业内同样没有任何经验可以借鉴。

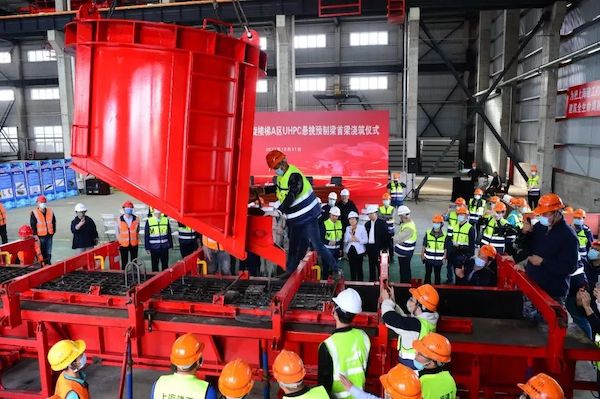

从2021年6月成立UHPC攻关小组，到2023年7月实现核心区封顶，共历时两年完成攻关和建设。攻关过程中，四建集团与建材科技集团协作打造了2根15米长的超高性能混凝土1:1足尺试件，通过加工过程验证UHPC材料的使用方法及施工工艺，完成后把试件运到同济大学多功能震动台实验室，对试件进行破坏性加载检测，证明UHPC技术上可满足上海大歌剧院使用需求，并在2022年10月31日正式启动首梁浇筑。

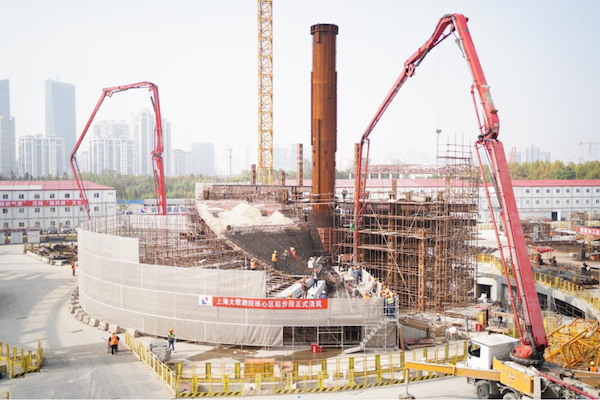

在现场施工阶段，项目重点关注大重量UHPC梁在吊装中一次对齐弹线及支撑梁架体，多点复核直到100%精确就位。在内圈C70自由曲面混凝土浇筑中，使用定制GFRP模板及串桶浇筑工艺，全方位确保曲面厚壳浇筑饱满、振捣到位。

300张平面图纸、3万个点位坐标

全部自动生成

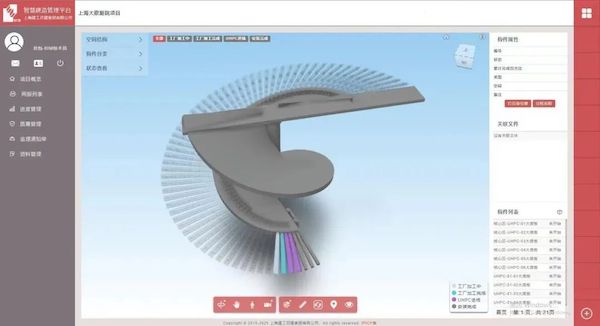

四建集团在建设中充分运用数字化技术，介入工程建设全周期的精准策划、方案优化。对施工部署、施工流程、施工工序等合理策划分区，辅助进行BIM建模、整合，精确掌握施工过程中的碰撞问题和工序搭接问题，明确各施工要素的切入点，有效加强现场管理效率。

在针对核心区的信息技术辅助中，由于自由曲面难以用平面图纸表达，项目团队开发针对性算法，实现自由曲面结构自动深化处理，确保在极为有限的时间内由计算机自动导出全部施工平面图纸，最终将近300张平面图纸、超过3万个点位坐标标注全部由计算机自动生成，准确率达100%。

数字化算法还能够直接被集成到Excel表格中，相关人员用手机到现场操作就可以进行曲面定位。
